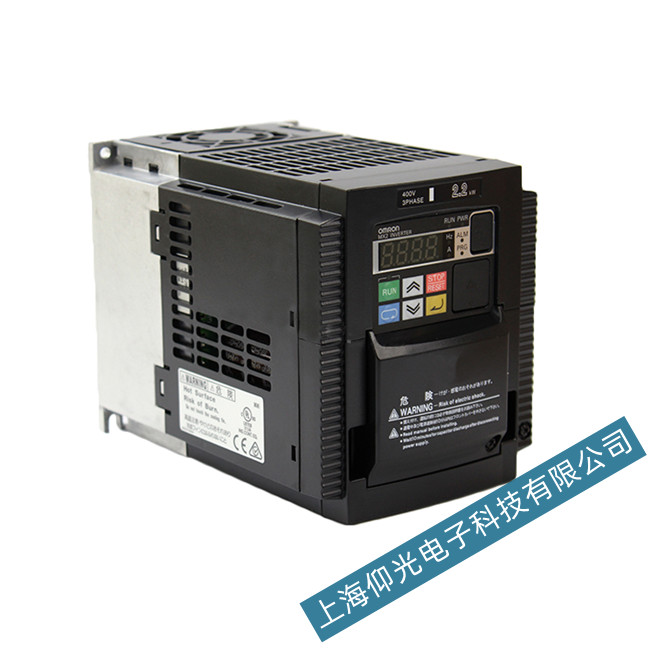

歐姆龍變頻器3G3RX系列報OC代碼如何修復？？

1、控制回路故障分析

轉換器的核心是邏輯控制電路板。集合了CPU、MPU、RAM、EEPROM等大規模集成電路，可靠性高，故障概率低。有時啟動可能會導致所有控制端子同時關閉，從而導致EEPROM 關閉。重置 EEPROM 可以處理這種情況。

IGBT電路板包含驅動電路、緩沖電路、過壓缺相保護電路。來自邏輯控制板的PWM信號將電壓驅動信號通過光電耦合器輸入IGBT模塊。因此，在檢測模式的同時，也應測量IGBT模塊上的光電耦合器。

2、冷卻系統

散熱系統主要包括散熱片和散熱風扇。冷卻風扇的壽命較短。當接近使用壽命時，風扇產生振動，噪音增大，風扇停止，變頻器跳閘，IGBT過熱。散熱風扇的壽命受軸承的限制，約為10000~35000h。倫茨變頻器連續運行時，應每2～3年更換一次風機或軸承。為了延長風扇的使用壽命，有些產品的風扇只在變頻器運行時運行。

3、外界電磁感應的問題

如果轉換器周圍有感應源，它們會通過輻射線或電源線侵入轉換器，導致控制回路出現故障，運行異�；蛲�機，甚至嚴重損壞轉換器。降低噪聲的具體方法有：在倫茨變頻器周圍所有繼電器和接觸器的控制線圈上安裝吸收裝置，如RC浪涌吸收器，不超過20cm，防止浪涌電壓；

過流是變頻器頻繁報警的現象過流現象主要表現有:

(1)重新啟動時。提高速度就跳閘，這是過電流嚴重的現象，主要原因有:負載短路，機械部位有卡住,逆變模塊損壞,電動機的轉矩過小等現象引起，

(2)上電就跳，這種現象一般不能復位，主要原因有:模塊壞，驅動電路壞，電流檢測電路壞。

(3)重新啟動時并不立即跳閘而是在加速時，主要原因有:加速時間設置太短，電流上限設置太小，轉矩補償(V/F)設定較高，在實際的使用過程中，要注意變頻器的運行情況，結合實際的使用對癥下藥，找到合適的解決方法。上一頁變頻器調試的幾個簡單步驟下一頁夏日炎炎，變頻器在高溫下應該注意什么呢，摘要:根據安裝位置不同，變頻器中交流接觸器可分為輸入側交流接觸器和輸出側交流接觸器。

歐姆龍變頻器報OC故障代碼維修檢測上電后，燈泡不亮，但接受運行信號后，燈光隨頻率的上升同步閃爍發亮，說明三相逆變模塊中，出現一相上臂或下臂IGBT損壞故障，如當Q1激勵信號而開通時，已損壞的Q2與導通的Q1一起，形成了對供電電源的短路。兩只串聯燈泡承受530V直流電壓而發出亮光，上電后，燈泡不亮，接受運行信號后，燈泡仍不亮,用指針式萬用表的交流500V檔，測量U，W端子輸出電壓，隨頻率上升而均勻上升，三相輸出電壓衡，說明逆變輸出模塊基本上是好的�？梢詭�些負載試驗了，上電后，燈泡不亮，啟動變頻器后，燈泡仍不亮，但測量三相輸出電壓，不衡，嚴重偏相，故障原因:a，某一臂IGBT管子內部已呈開路性損壞,b，某一臂IGBT管子導通內阻變大。
