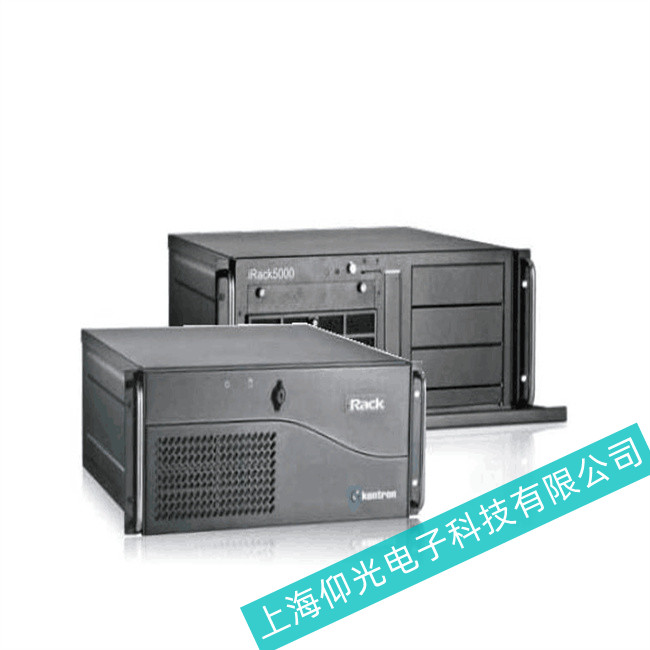

石油勘探控創工控機電源板故障原因
故障一 控創工控機開機即死機。
分析與處理 控創工控機開機即死機，說明控創工控機沒有任何加電反應，這類現象一般首先應檢查電源，因電源掉電會導致死機，整個機器無任何反映。打開機箱，首先檢查電源是否插接妥當，確認正確無誤后，再測量控創工控機電源系統的直流電壓是否正常，其正常的直流電壓分別應為11.5V-12. 6V及4.8V-5.2V。超出正常范圍表明工控主板電源系統有故障。檢查控創工控機電源系統發現其輸出電壓沒有±5V和±12V，所以出現控創工控機開機即死機現象。
故障二 電源引起硬盤不能啟動。
故障現象 控創工控機啟動后上電自檢失敗，發出“嘟嘟”兩聲喇叭響后，屏幕顯示“1701 ' ,故障代碼，代碼意思是硬盤或信號電纜、適配器出錯。反復檢查，硬盤控制卡和硬盤無任何問題，信號電纜也沒有問題。換用軟盤啟動一切正常。
分析處理 問題出在電源上。用軟盤啟動一切正常，是因為硬盤的工作電壓和電流都大于軟驅。工控機的電源輸入電壓一般在180V -260V之間，經過調壓后輸出的電壓分別是＋5V和＋12V，當硬盤的輸入電壓不足＋12V時硬盤就不能啟動。因而在這種情況下應首先檢查硬盤的電源線是否插好，電源接口中的導線與焊點是否分開，供電電壓是否過低，如果都不是，則故障發生在電源中。拆開電源檢查，發現穩壓電路的電位器有故障，更換后一切恢復正常。
故障三 控創工控機自行開機。
自行開機故障有以下兩類：
第一類是在BIOS中將定時開機功能設為Enabled，這樣機器會在設定的某個時間自動開機。此外，某些機器的BIOS中具有來電自動開機功能設置，如果選擇了來電開機，則
在插上交流電源后，機器就會自動啟動。出現這類問題，并不是故障，而是用戶不了解BIOS設置所造成的。
第二類是BIOS中已關閉了定時開機和來電自動開機功能，控創工控機在接通交流電源是還會自行開機；造成這類硬件故障主要有以下原因：一是電源本身的抗干擾能力較差，交流電源接通瞬間產生的干擾使其主回路開始工作；二是+5V電壓偏低，使工控主板無法輸出應有的高電平，總是低電平，這樣機器不僅會自行開機，而且還會無法關機；三是控創工控機主板的PS-ON信號質量較差，特別在通電瞬間，該信號由低電平變?yōu)楦唠娖降难訒r過長，一直到主電源電壓輸出正常，該信號仍未變?yōu)楦唠娖剑笰TX電源主回路誤導通。
故障四 休眠與喚醒功能異常
休眠與喚醒功能異常表現為：不能進入休眠狀態，或進入休眠狀態后不能喚醒。出現這類問題時，首先要檢查硬件的連接（包括休眠開關的連接是否正確，開關是否失靈等）和PS-ON信號的電壓值。進入休眠狀態時，PS-ON信號應為低電平（0. 8V以下）；喚醒后，PS-ON信號應為高電平（2.2V以上）。如果PS-ON信號正常，而休眠和喚醒功能仍然不正常，則為ATX電源故障。
上海仰光電子科技有限公司維修控創工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，碎屏、上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{屏，主板故障，，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換，圖像模糊、 觸摸死機等常見故障等。
