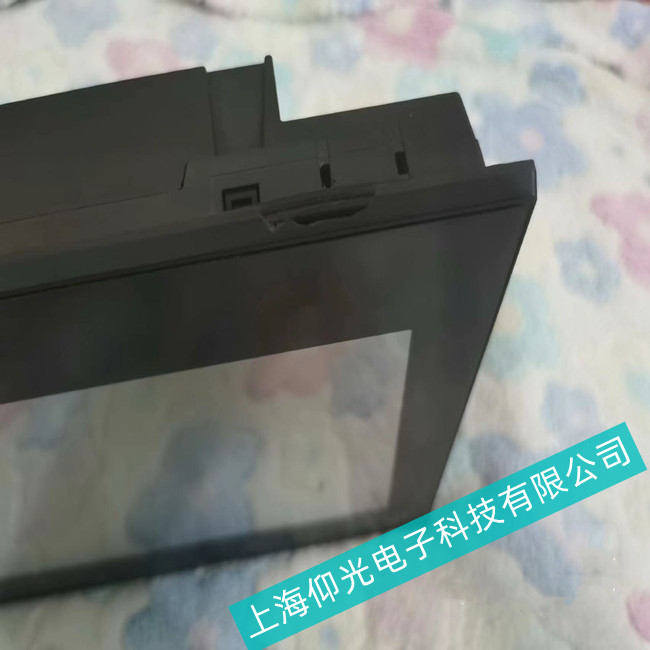

三菱工控機GS2107電源板故障表現狀態及處理方法
故障一 三菱工控機GS2107開機即死機。
分析與處理 三菱工控機GS2107開機即死機，說明三菱工控機GS2107沒有任何加電反應，這類現象一般首先應檢查電源，因電源掉電會導致死機，整個機器無任何反映。打開機箱，首先檢查電源是否插接妥當，確認正確無誤后，再測量三菱工控機GS2107電源系統的直流電壓是否正常，其正常的直流電壓分別應為11.5V-12. 6V及4.8V-5.2V。超出正常范圍表明工控主板電源系統有故障。檢查三菱工控機GS2107電源系統發現其輸出電壓沒有±5V和±12V，所以出現三菱工控機GS2107開機即死機現象。
故障二 電源引起硬盤不能啟動。
故障現象 三菱工控機GS2107啟動后上電自檢失敗，發出“嘟嘟”兩聲喇叭響后，屏幕顯示“1701 ' ,故障代碼，代碼意思是硬盤或信號電纜、適配器出錯。反復檢查，硬盤控制卡和硬盤無任何問題，信號電纜也沒有問題。換用軟盤啟動一切正常。
分析處理 問題出在電源上。用軟盤啟動一切正常，是因為硬盤的工作電壓和電流都大于軟驅。工控機的電源輸入電壓一般在180V -260V之間，經過調壓后輸出的電壓分別是＋5V和＋12V，當硬盤的輸入電壓不足＋12V時硬盤就不能啟動。因而在這種情況下應首先檢查硬盤的電源線是否插好，電源接口中的導線與焊點是否分開，供電電壓是否過低，如果都不是，則故障發生在電源中。拆開電源檢查，發現穩壓電路的電位器有故障，更換后一切恢復正常。
故障三 三菱工控機GS2107自行開機。
自行開機故障有以下兩類：
第一類是在BIOS中將定時開機功能設為Enabled，這樣機器會在設定的某個時間自動開機。此外，某些機器的BIOS中具有來電自動開機功能設置，如果選擇了來電開機，則
在插上交流電源后，機器就會自動啟動。出現這類問題，并不是故障，而是用戶不了解BIOS設置所造成的。
第二類是BIOS中已關閉了定時開機和來電自動開機功能，三菱工控機GS2107在接通交流電源是還會自行開機；造成這類硬件故障主要有以下原因：一是電源本身的抗干擾能力較差，交流電源接通瞬間產生的干擾使其主回路開始工作；二是+5V電壓偏低，使工控主板無法輸出應有的高電平，總是低電平，這樣機器不僅會自行開機，而且還會無法關機；三是三菱工控機GS2107主板的PS-ON信號質量較差，特別在通電瞬間，該信號由低電平變?yōu)楦唠娖降难訒r過長，一直到主電源電壓輸出正常，該信號仍未變?yōu)楦唠娖�，使ATX電源主回路誤導通。
故障四 休眠與喚醒功能異常
休眠與喚醒功能異常表現為：不能進入休眠狀態，或進入休眠狀態后不能喚醒。出現這類問題時，首先要檢查硬件的連接（包括休眠開關的連接是否正確，開關是否失靈等）和PS-ON信號的電壓值。進入休眠狀態時，PS-ON信號應為低電平（0. 8V以下）；喚醒后，PS-ON信號應為高電平（2.2V以上）。如果PS-ON信號正常，而休眠和喚醒功能仍然不正常，則為ATX電源故障。
