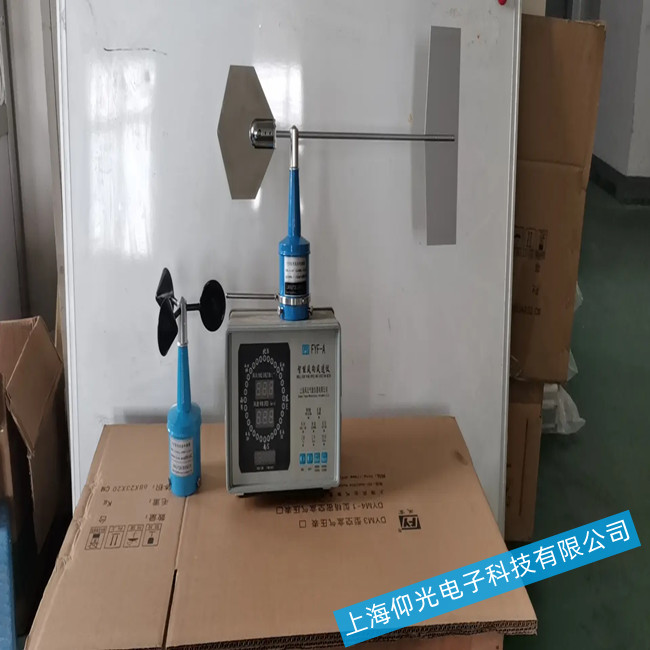

如何維修風向風速儀的指示器故障？
1常見故障：(1)風速指示電表壞或固定不牢；(2)燈泡燒壞；(3)插頭座接觸不良或斷線；(4)整流電源故障；(5)焊頭脫焊；(6)方位塊短路；(7)電源故障。
1.2檢修：
1.2.1 瞬時風速指標部分：拔下指示器左邊20線插頭，在風杯不轉時，用萬用表R*1K檔，兩表筆分別接20線插頭A10與B1，看電阻是否為500歐，若為500歐說明故障在指示器內，不必檢查室外部分。把風速扳鍵開關S2接通，繼續用R*1K擋將兩表筆分別插入20線插座A10、B1插孔中，看風速表指針是否擺動？若擺動，說明20線插頭有故障，查有無脫焊、縮進等。若不擺動，用萬用表R*1K檔(切忌用R*100K擋)，將負表筆接風速電表“+”接線柱，正表筆接電表“一”接線柱，看風速表有無指示？若無指示，說明風速表損壞。若有指示，故障在A10、B1插孔到接線板間或R5-R8和B2部分?jǐn)嗦�、脫焊、假焊或S2氧化失靈。
1.2.2 瞬時風向指示部分：拔下電纜上20線插頭，接通電源，合上風向開關S2，用一短導線短路檢查，一端插到20線插座B2里，另一端分別插到A1-A8，8個指示燈泡是否依次點亮。
①個別不亮，是因個別燈泡燒壞，相應燈泡插座接觸不良或斷線、脫焊，隔離二級管老化或內部斷路。
②若都不亮，用萬用表測指示器兩電源接線柱間的直流電壓，若有電壓，檢查風向開關S2接觸是否良好，S2上兩根導線有無脫焊、斷線，從插座的B2到負接線柱間有無脫焊、斷線。若無電壓，應檢查整流電源部分。把萬用表拔到直流50伏擋，正表筆搭指示器正接線柱，負表筆搭負接線柱，接上電源，萬用表指有10伏電壓以下，說明整流二極管擊穿，變壓器次級線圈短路。若無電壓，說明電源保險絲壞，變壓器燒壞，電源插頭內接線斷線或脫焊。
③不該亮的燈泡熄滅，把萬用表拔到R*100K擋，合上S2開關，黑表筆接指示器電源正接線柱，紅表筆依次接20線插座的A1、A2…A8，看是否導通”若導通說明正常。然后對調表筆即用紅表筆接指示器電源正接線柱，黑表筆依次接20線插頭的A1、A2…A8看電阻是否均為無窮大？若為無窮大，說明與燈泡相接的隔離二極管均正常，若有個別電阻為零時，說明相應隔離二極管擊穿。
④不該亮的燈泡點亮，有以下原因，12線插頭(座)進水或碰線；指示器左邊20線頭(座)A1-A8之間有短路碰線；方位塊之間嵌進了磨下來的銅屑，使方位塊發生短路。
